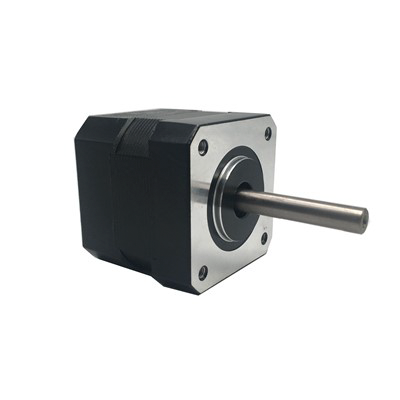

24V 4000RPM 0,144Nm 60W 3,28A 42x42x70mm brezkrtačni enosmerni motor
Številka dela proizvajalca: 42BL02402-0060-XXX
Velikost okvirja: 42 x 42 mm
Stopnja zaščite: IP40
Dolžina telesa: 70 mm
Nazivna napetost: 24V
Nazivna hitrost: 4000RPM
Nazivni navor: 0.144 Nm
Moč: 60W
- Hitra dostava
- Zagotavljanje kakovosti
Prilagajanje na voljo
Predstavitev izdelka
Splošna specifikacija
|
Stopnja zaščite |
IP40 |
|
Sobna temperatura |
-20 stopinj ~55 stopinj |
|
Temperatura shranjevanja |
-25 stopinj ~+70 stopinj |
|
Vlažnost okolja |
<85% ( without condensation ) |
|
Izolacijski razred |
Razred B |
|
Izolacijska upornost |
100MΩMin.@500VDC |
Ožičenje
|
Št. |
Svinčena barva |
Merilnik svinca |
funkcija |
Opis |
|
1 |
rdeča |
UL1061/24AWG |
VCC |
Napajalna napetost za Hallove senzorje |
|
2 |
Rumena |
Hv |
||
|
3 |
Modra |
Hw |
||
|
4 |
Črna |
GND |
Podlaga za Hallove senzorje | |
|
5 |
Oranžna |
Hu |
||
|
6 |
Modra |
UL1061/20AWG |
w |
|
|
7 |
Oranžna |
u |
||
|
8 |
Rumena |
v |
Tehnična specifikacija
|
Model ŠT. |
Nazivna napetost |
Hitrost |
Nazivni navor |
Moč |
Nazivni tok |
Hitrost brez obremenitve |
Tok brez obremenitve |
Odpor/črta-črta |
Induktivnost/linija-linija |
Nazaj Konstanta EMF |
Dolžina |
|
VDC |
vrtljajev na minuto |
N.m |
W |
A |
vrtljajev na minuto |
A |
Ω |
mH |
V/krpm |
mm |
|
|
42BL02402-0060-XXX |
24 |
4000 |
0.144 |
60 |
3.28 |
5500 |
0.65 |
0.68 |
0.60 | 3.00 |
70 |
Mehanska dimenzija
pogosta vprašanja
V: V katerih panogah se uporabljajo brezkrtačni enosmerni motorji?
O: Brezkrtačni enosmerni motorji se uporabljajo v številnih panogah. Nekatere od teh industrij vključujejo instrumentacijo, medicinske pripomočke, potrošniško avtomobilsko industrijo, opremo za industrijsko avtomatizacijo, vesoljsko, vojaško industrijo, industrijo 3D-tiskanja itd.
V: Kakšne so slabosti brezkrtačnega enosmernega motorja
O: Brezkrtačni enosmerni motorji so običajno dražji od brušenih enosmernih motorjev zaradi zapletenih elektronskih krmilnikov, potrebnih za delovanje. Hkrati brezkrtačni motorji zahtevajo specializirano znanje in opremo za popravilo in vzdrževanje, zaradi česar so manj dostopni povprečnemu uporabniku.
V: Katere so glavne komponente motorja BLDC?
O: Primarni sestavni deli motorja BLDC so rotor (trajni magnet), stator (navitje), senzorji Hallovega učinka, krmilnik motorja, močnostna elektronika (pretvornik) in hladilni sistem (odvod toplote ali ventilator). Te komponente delujejo skupaj in omogočajo učinkovito in natančno delovanje motorja.
