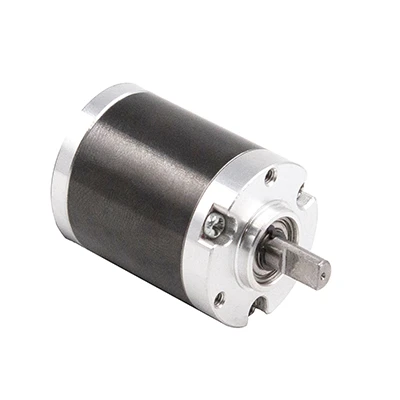

Serija 28 Economy Planetarni menjalnik
Velikost okvirja: Φ28mm ali 28x28mm
Vrsta menjalnika: ravni zobje
Stopnja zaščite menjalnika: IP54
Enostopenjski: razmerje 3,7, 5,2; povratni udar Manjši ali enak 1 stopinji; učinkovitost Večja ali enaka 85 %
Dvostopenjski: razmerje 19, 27; zračnost Manjši ali enak 2 stopinji; učinkovitost Večja ali enaka 75 %
Tri stopnje: razmerje 71, 100, 139; zračnost Manjši od ali enak 3 stopinjam; učinkovitost Večja ali enaka 65 %
Združljivo z: koračnim motorjem Nema 11, brezkrtačnimi enosmernimi motorji okrogle serije 30
- Hitra dostava
- Zagotavljanje kakovosti
Prilagajanje na voljo
Predstavitev izdelka
Podatki o uspešnosti
| Stopnja | 1 stopnja | 2 stopnja | 3 stopnja | |||||
| Razmerje | 3.7 | 5.2 | 19 | 27 | 71 | 100 | 139 | |
| Dolžina L1 | mm | 28 | 35.5 | 42.5 | ||||
| Dolžina L2 | mm | 28 | 35.5 | 42.5 | ||||
| Nazivna obremenitev | Nm | 0.5 | 1 | 1.5 | ||||
| Največja obremenitev | Nm | 1 | 2 | 3 | ||||
| Učinkovitost η | % | 85% | 75% | 65% | ||||
| Povratni udarec | stopnja | Manj ali enako 1 stopinji | Manjši ali enak 2 stopinji | Manjši ali enak 3 stopinjam | ||||
| Utež | KG | 0.3 | 0.35 | 0.4 | ||||
| Temperatura delovnega okolja | stopnja | -20 stopinj ~90 stopinj （nizka temperatura po meri) | ||||||
| Nazivna vhodna hitrost n1N | vrtljajev na minuto | 3000 | ||||||
| Maks. vhodna hitrost n1B | vrtljajev na minuto | 5000 | ||||||
| Stopnja zaščite menjalnika | IP | 54 | ||||||
| Mazanje | Mazanje z življenjsko dobo | |||||||
| Hrup | dB | 50 dB/1 m | ||||||
| Življenjska doba | ura | ~5000 | ||||||
Mehanska dimenzija
